GB 5842-2023《液化石油氣鋼瓶》標準中要求的超聲波檢測設備

GB5842-2023《液化石油氣鋼瓶》標準，它將液化石油氣鋼瓶的使用溫度范圍從原來的-40℃-60℃擴展至-40℃-120℃，這意味著鋼瓶能夠在更極端的環境下保持安全穩定。同時，標準強化了材料的耐腐蝕性能要求，讓鋼瓶更耐用，減少因腐蝕導致的泄漏風險。在檢測方面，自動化檢測設備的應用被著重強調，這大大提升了檢測效率和準確性。

其中，超聲波檢測作為一種重要的檢測技術，被明確納入到制造檢驗與定期檢驗流程中。在制造環節，它能及時發現焊接過程中產生的缺陷，確保鋼瓶在源頭的質量；在定期檢驗時，又能監測鋼瓶在長期使用過程中是否出現壁厚減薄等問題。

鋼瓶超聲波檢測技術

超聲波檢測利用高頻聲波，讓這些聲波穿透鋼瓶的金屬基體。當聲波遇到鋼瓶?jī)?nèi)部的缺陷，比如裂紋、未熔合等情況時，就會像撞到障礙物一樣反射回來，形成回波。通過捕捉和分析這些回波，檢測人員就能精準定位內部隱患，就如同醫生通過B超圖像判斷身體內部的病變一樣。

尤其是對于公稱容積≤150L的鋼瓶，超聲波檢測在環焊縫、縱焊縫全截面檢測中表現出色，能夠精準識別≥1mm的平面型缺陷。而且，它的檢測效率較傳統射線檢測提升30%以上，在保證檢測質量的同時，大大提高了生產和檢驗的效率，為液化石油氣鋼瓶的安全快速“保駕護航”。

超聲波檢測設備技術要素與標準

在了解了GB5842-2023標準以及超聲波檢測的重要性后，接下來讓我們深入探究超聲波檢測設備的技術要素。一臺符合標準要求的超聲波檢測設備，其硬件配置至關重要，主要體現在探頭類型、增益調節和數據記錄這三個核心參數上。

探頭作為檢測設備的發射和接收單元，直接影響著檢測的精度和效果。在液化石油氣鋼瓶檢測中，需配置2.5P14K2橫波探頭，其中K值在1.5-2.5之間。這種探頭的獨特設計是為了滿足鋼瓶曲面耦合的要求。鋼瓶的曲面結構使得檢測難度增加，而該探頭能夠更好地與鋼瓶曲面貼合，確保聲波能夠有效地傳入鋼瓶?jī)?nèi)部。為了進一步提高檢測效率和準確性，配合水浸式探頭支架使用，實現自動化掃查。這樣不僅解決了人工檢測時存在的盲區問題，還大大提高了檢測速度，減少了人為因素對檢測結果的影響。

增益調節是檢測設備的另一個關鍵參數，它決定了設備對微弱信號的捕捉能力。具備60dB以上動態范圍的增益調節，能夠讓檢測設備適應不同厚度和材質的鋼瓶檢測。在檢測過程中，支持DAC（距離-波幅）曲線繪制是非常重要的。通過繪制DAC曲線，檢測人員可以直觀地了解不同距離處缺陷的波幅變化情況，從而更準確地判斷缺陷的大小和位置。在2.1MPa工作壓力下，對壁厚3-5mm區域的檢測靈敏度≥Φ2mm平底孔當量，這意味著設備能夠檢測出非常微小的缺陷，為鋼瓶的安全提供了有力保障。

數據記錄功能則是滿足標準可追溯性要求的關鍵。標配USB接口與檢測軟件，能夠?qū)崟r(shí)存儲A掃描波形與C掃描成像數據。這些數據不僅記錄了檢測過程中聲波的反射情況，還直觀地呈現了鋼瓶?jī)?nèi)部的缺陷分布。按照標準中“檢測報告存檔10年”的要求，這些數據可以隨時被調用，為后續的質量追溯和分析提供了詳實的資料。

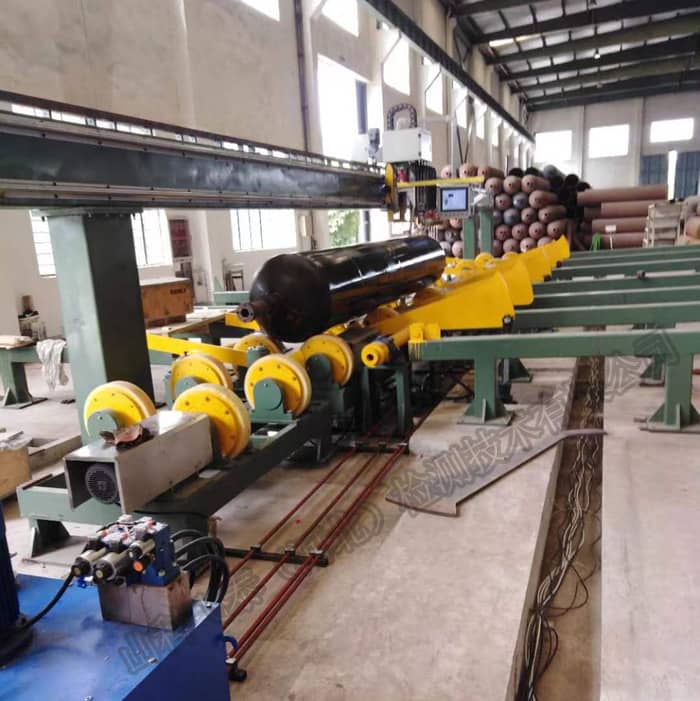

山科飛泰超聲波檢測設備符合GB5842-2023標準

山科飛泰生產的超聲波檢測設備符合GB5842-2023標準要求，其中自動化探傷設備可以根據客戶需求定制，包括自動化程序、探傷功能、探傷標準、價格等，有需求的朋友，可以電話聯系我們，告知我們探傷的工件種類、工件的尺寸、探傷的速度、探傷其他需求，我們會根據客戶需求出一份探傷解決方案和報價，雙方協商滿意后簽訂合同。
